一、简介
TinyLora-C3 V2 是一款专为快速上手设计的多功能开发板，集成 LoRa 远距离通信、WiFi 短距离联网及蓝牙交互功能，适合物联网爱好者、创客及开发者快速搭建无线通信项目。
【状态】：在售
本产品已开源，开源地址：TinyLoRa-C3 V2 支持 lora MeshTastic - 立创开源硬件平台
二、产品概述
TinyLora-C3 V2 以 ESP32-C3 为主控芯片，原生支持 WiFi（802.11b/g/n）和蓝牙 5.0（BLE），并通过兼容多种 LoRa 模块实现远距离无线通信，完美覆盖 “短距离互联 + 远距离数据传输” 场景。
核心特性：
硬件扩展性：ESP32-C3 所有 GPIO 均已引出，支持外接传感器、显示屏等外设，满足个性化开发需求；
资料完整性：配套固件包、接线图、示例代码等文档齐全，降低入门门槛，避免 “到手吃灰”；
模块兼容性：支持 6 款 LoRa 模块（按价格从低到高）：255MN-L03、RA-01SC、RA-01SC-P、RA-01S、RA-01S-P、HT-RA62；
实用设计：支持 5-16V 宽电压供电，内置 TVS 保护二极管，可直接用于实际项目；提供简易 3D 外壳设计，通过 2 颗 M2*10 沉头自攻螺丝固定上下盖，便于安装使用。
三、支持项目
1. MeshTastic 开源项目
TinyLora-C3 V2 兼容 MeshTastic 固件，可快速接入该开源 Mesh 网络系统，实现无公网环境下的团队通信：
功能：基于 LoRa 技术组成分布式 Mesh 网络，支持文字消息、定位共享，无需手机信号或 WiFi；
性能：实测城市环境下单节点通信距离可达 4.7 公里，多节点组网后覆盖范围大幅扩展；
资料参考：推荐访问 “meshcn” 网站获取详细教程及社区资源。
MeshTastic此开发板代码资料：https://github.com/Kazagumo/meshtastic_autobuild/releases/tag/tinylora_c3
更多资料包：https://pan.baidu.com/s/1X1mmgbfQN3UfHrR3R3bM_w?pwd=csiw 提取码: csiw
2. 自定义 LoRa 开发（Arduino + Radiolib）
支持通过 Arduino 平台调用 Radiolib 库进行 LoRa 收发功能开发，灵活实现个性化应用：
易用性：提供示例代码，新手可借助 AI 工具分析代码逻辑或生成自定义程序；
注意事项：LLCC68 芯片组模块（255MN-L03、RA-01SC、RA-01SC-P）不支持 LoRaWAN 协议，需根据芯片型号选择开发方案
3.MeshCore项目（支持中）
四、系统框图
供电：5-16V / USB C输入，带TVS保护
业务：ESP32 C3模组--SPI--Lora模组
对外接口：ESP32 C3的GPIO、Lora的SMA天线、USB C接口
五、硬件概述
1. 核心主控
采用 ESP32-C3 芯片，32 位 RISC-V 处理器，主频 up to 160MHz，内置 4MB Flash，支持低功耗模式，满足物联网设备续航需求。
2. LoRa 模块兼容性
支持模组：255MN-L03、RA-01SC、RA-01SC-P、HT-RA62、RA-01S-P
LLCC68 芯片组说明：255MN-L03、RA-01SC、RA-01SC-P 模块对部分 LoRa 模式支持有限，但在 MeshTastic 中，255MN-L03 和 RA-01SC-P 可启用 longfast 模式，大幅降低 Mesh 节点成本（DIY 单节点约 22 元），适合入门及多节点组网。
3. 电源与保护
输入电压：5-16V 或USB C（支持锂电池、外接电源等多种供电方式）；
保护设计：内置 TVS 二极管，有效防止过压、静电损坏，提升设备可靠性。

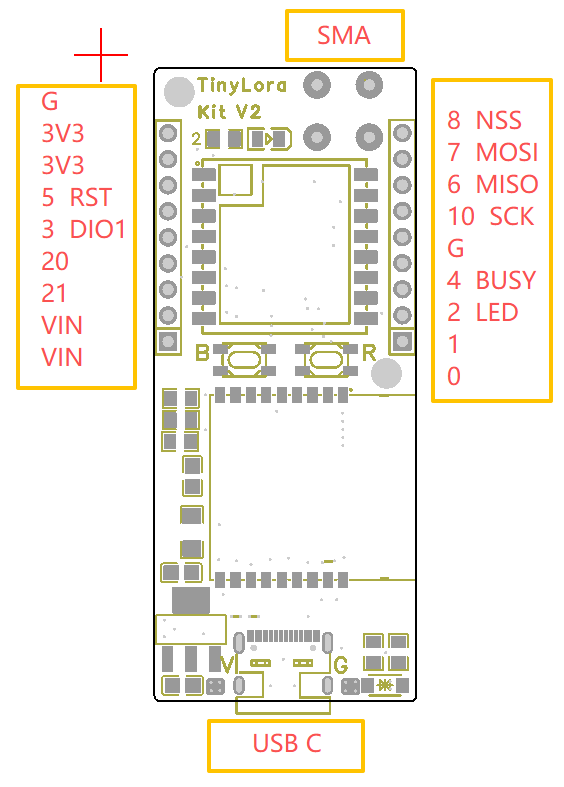

4. 接口与结构
引出接口：ESP32-C3 所有 GPIO 引脚（含 ADC、SPI、I2C 等），支持外接各类传感器、执行器；
调试接口：板载 USB 口 支持USB CDC，直接连接电脑即可烧录程序或调试；

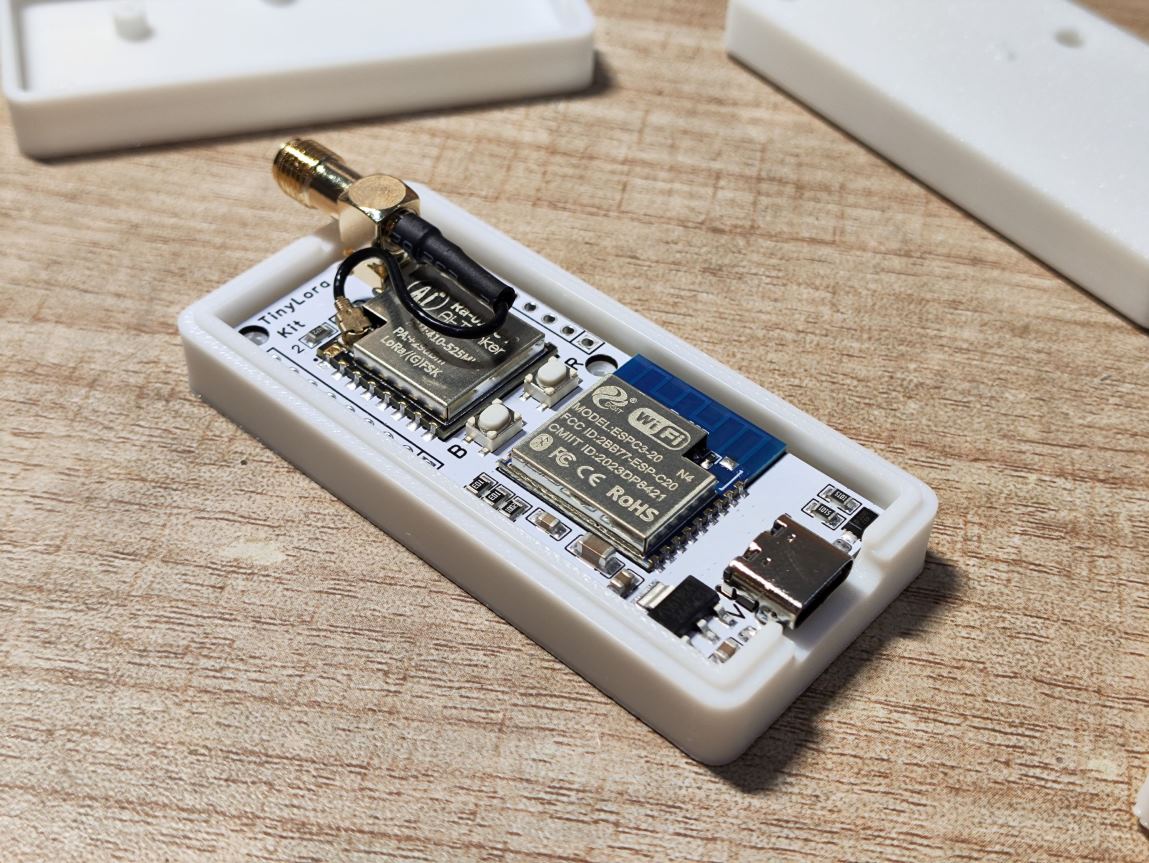

外壳设计：配套 3D 打印外壳模型，通过 2 颗 M2*10 沉头自攻螺丝固定，结构轻便，适合户外或固定场景使用。

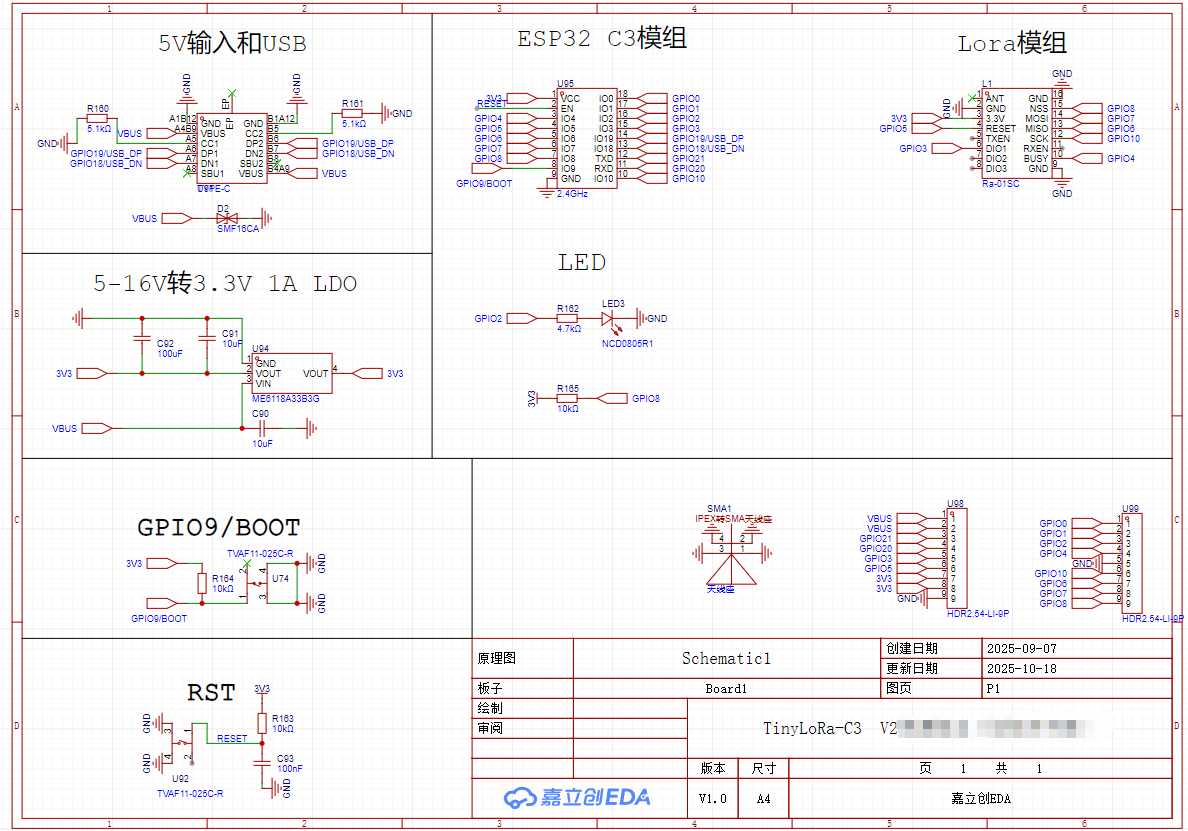

5. 硬件资料
